PRÜFUNG & TEST ELEKTRONISCHER BAUGRUPPEN

Auf Herz und Nieren geprüft und getestet

Leiterplattenbestückung Maschinenpark - Prüfung & Test - AUTOMATED OPTICAL INSPECTION – AOI

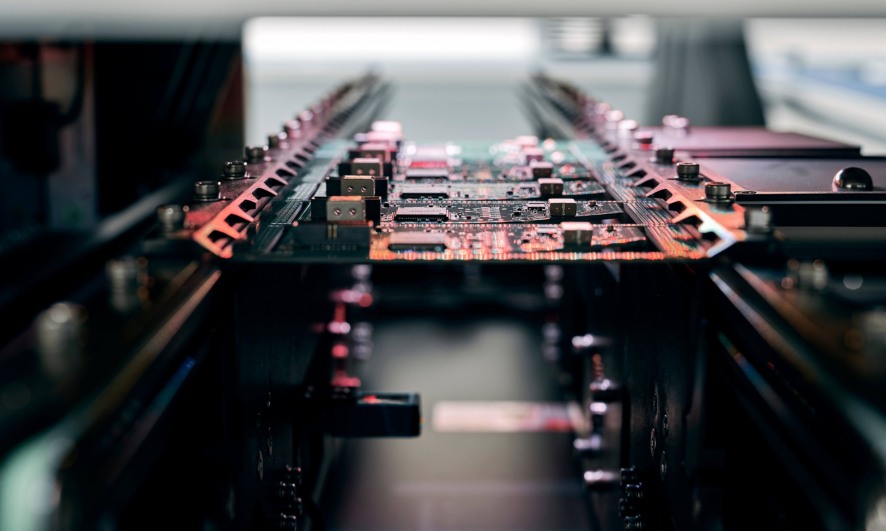

AUTOMATED OPTICAL INSPECTION – AOI

In hoher Geschwindigkeit bewertet der 3D AOI, so realitätsnah wie möglich, anhand definierter Prüfmerkmale die Qualität der zu prüfenden Baugruppen. Die automatische Konvertierung von 2D und 3D-Daten mit nur einem Klick, geringer Teaching-Aufwand, eine High-Speed-Inspektion, hoher First-Pass-Yield und die initiale Programmierung der Maschine unterstützt durch künstliche Intelligenz (KI), sind nur einige der Vorteile, die das automatische 3D-Inspektionssystem mitbringt.

In Sekundenschnelle prüft das System komplexe Baugruppen auf fehlende, versetzte oder schiefe Bauteile, auf Polarität, Grabsteineffekte, korrekte Designatoren und Beschriftungen und somit auf richtige bzw. falsche Bauelemente. Das System identifiziert angehobene oder verbogene Leiterbahnen, Lötbrücken, prüft auf zu viel oder zu wenig Lot und führt sogar eine Beurteilung des Lötergebnisses nach IPC-Norm durch Messung der Flankensteigung des Lotes am Bauteil durch.

Alle Testergebnisse werden zentral in einer Qualitätsdatenbank erfasst und können produkt- und kundenspezifisch ausgewertet werden. Die Ergebnisse bilden die Grundlage zur kontinuierlichen  Verbesserung unseres Herstellungsprozesses

Zeitungsartikel EPP

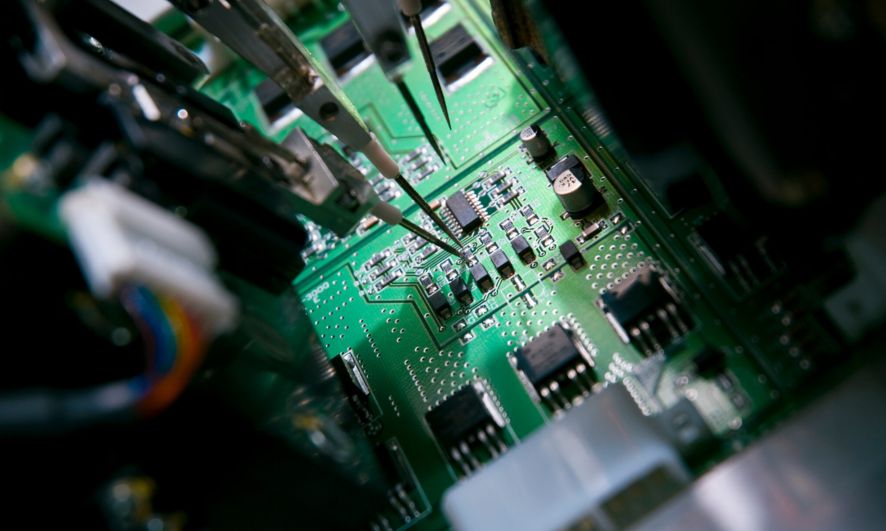

BAUGRUPPENTEST

Viele Kunden wünschen sich, vollständig getestete und in Betrieb genommene Baugruppen von uns zu erhalten, die ohne weitere Prüfung in die Endgeräte verbaut werden können. Dies spart am Ende Zeit und Geld.

Wir sind darauf eingerichtet in-house eine vollständige Inbetriebnahme, Programmierung und einen Funktionstest oder Burn-In nach Ihren Vorgaben durchzuführen. Hierfür erarbeiten wir gemeinsam mit Ihnen die erforderlichen Test- und Prüfkriterien und setzen diese um. Bei Bedarf erstellen und fertigen wir mit externen Partnern erforderliche Test- und Prüfadapter, um die Prüfprozesse so effizient wie möglich zu gestalten.

Folgende Testverfahren können wir Ihnen anbieten:

  • Röntgeninspektion
  • ICT & FKT
  • Produktspezifische Funktionstests
  • Entwicklung und Anfertigung kundenspezifischer Teststände
  • Software Installation
  • Geräteendtest
  • Erstinbetriebnahme
Prüfung & Test - Baugruppentests - Wir sind darauf eingerichtet in-house eine vollständige Inbetriebnahme, Programmierung und einen Funktionstest oder Burn-In nach Ihren Vorgaben durchzuführen.
